DM204B 系列：

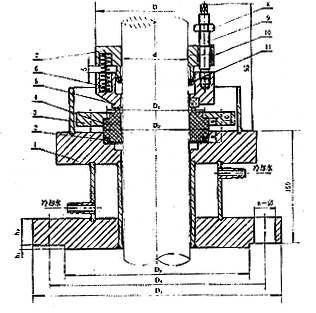

结构特性：
外装、单端面、小弹簧、平衡型，静环采用密封垫密封，使用于一般场合的反应釜搅拌轴出的动密封

使用范围：
◇ 介质：各种弱腐蚀性气体
◇ 压力：≤0.588 MPa
◇ 密封腔温度：0～80℃
　(超出此限需采用冷却或加热措施)
◇ 转速：≤500rpm



d D D1 D2 D3 D4 D5 h1 h2 n-φ
30 66 52 60 164 200 235 4.5 20 8-18
40 76 62 70 164 200 235 4.5 20 8-18
50 88 72 80 188 225 260 4.5 20 8-18
60 98 82 90 188 225 260 4.5 20 8-18
65 103 87 100 245 280 315 4.5 22 8-18
70 108 92 105 245 280 315 4.5 22 8-18
80 118 102 125 245 280 315 4.5 22 8-18
90 128 112 125 298 335 370 4.5 24 12-18
95 135 117 130 298 335 370 4.5 24 12-18
100 140 122 135 298 335 370 4.5 24 12-18
110 150 132 145 353 395 435 4.5 24 12-23
120 160 142 155 353 395 435 4.5 24 12-23
130 170 152 165 403 445 485 5.0 26 12-23
